SCR系统中，脱硝催化剂占据重要地位。然而，催化剂在使用2-3年后，便会因堵塞、中毒等原因导致失效，进而需要更换新的催化剂。

前篇说到脱硝催化剂失效原因有很多，主要针对物理因素进行分析并给出应对策略。今天来说一说化学因素对催化剂失效的影响。

化学因素即催化剂吸收、吸附烟气中的化学组分后，活性组分的化学活性被破坏或受到抑制，从而导致脱硝催化剂活性降低；主要包括：碱金属（Na、K）中毒、碱土金属（Ca）中毒、 砷（As）中毒、SO3中毒。

1、碱金属中毒(Na、K)

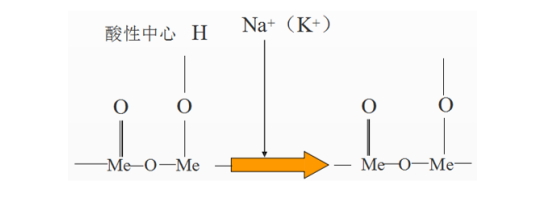

碱金属可直接与催化剂活性组分反应，使催化剂表面酸性下降，降低活性组分的可还原性，致使催化剂失去活性。

应对策略
飞灰中含有一定的碱金属或碱土金属元素，如K、Na、Mg等。碱金属主要是造成催化剂中V-OH的氢键被替换，使得催化剂的酸性活性位点被占据，从而使得催化剂的活性下降。碱金属与活性位的结合程度相对不是很大。可以通过配方调整，增加引入类似V2O5结构分子，构筑类似活性中心的副中心，增加抗碱中毒能力。此外增大活性中心电荷控制区域原子半径大的离子，可以排斥相同电荷的离子，阻止其他相同碱金属电荷离子的靠近。

2、碱土金属中毒（Ca）

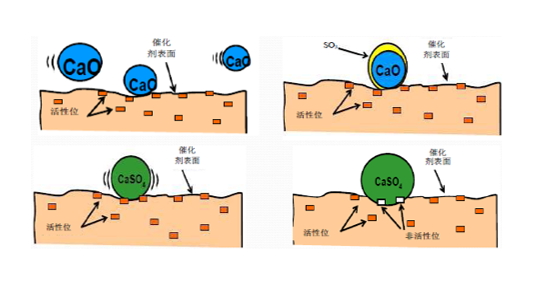

飞灰中的游离CaO和催化剂表面吸附的SO3反应生成CaSO4，CaSO4在催化剂表面结垢，阻止了反应物质向催化剂表面的扩散和向催化剂内部扩散。

应对策略
通过调节脱硝反应的操作条件降低SO2/SO3转化率。

3、砷中毒（As）

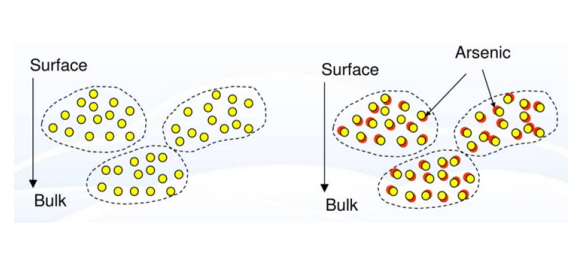

砷（As）中毒是由于烟气中含有气态的As2O3引起的。As2O3分散到催化剂内并固化在活性、非活性区域，使反应气体在催化剂内的扩散受到限制，且毛细管遭到破坏。

应对策略
①为了缓解催化剂的As中毒，可以在烟气中喷入一定量的CaO与As结合，进行固化有害元素砷，减少催化剂的中毒情况。
②进行孔结构调整。气态As2O3在催化剂中的扩散和沉积受催化剂孔结构的影响比较大，生产催化剂时，通过控制造孔剂种类级均化程度控制孔分布形式，可减少氧化砷在毛细孔中的“毛细冷凝”现象。通过对载体TiO2形成的大、中、微孔处理。其中，中孔被认为可以有效容纳砷及其他有毒物质，即使部分孔产生毒化现象，反应物仍可以扩散至活性位点进行反应。通过此工艺，高砷工况下，其活性衰减为新鲜催化剂的90%左右，说明我司此工艺催化剂有较好的抗砷中毒能力。
③进行配方优化升级。在钒钛系催化剂中，Mo有助于提升砷中毒能力，合理添加MoO3可以提高催化剂抗砷中毒能力。
④催化剂表面SO42-的存在可以提高抗砷中毒能力。SO42-的存在可以降低As2O3对于催化剂表面酸性位点的不利影响，使NH3容易吸收附在催化剂表面并被活化，从而在As2O3沉积后仍保持较好的催化活性。
⑤TiO2与硅酸盐分子筛制作复合载体。分子筛具有丰富的孔道结构和表面强酸性，可以提升催化剂抗砷中毒能力。
⑥催化剂迎尘端增加吸附装置。通过此吸附装置可以对砷元素进行预先吸附，减少与催化剂接触的砷含量，间接提升SCR脱硝系统的抗砷中毒能力。

4、硫中毒（SO3）
由烟气中的SO2被氧化生成SO3引起的。SO3可与烟气中的CaO以及还原剂NH3反应，相应的生成物覆盖催化剂表面及堵孔。

应对策略
1）对催化剂进行掺杂，如过渡金属元素、稀土金属元素等的氧化物，控制SO2氧化率<1%；
2）提高脱硝反应温度；
3）降低钒的负载量。

安徽元琛环保科技股份有限公司（以下简称“元琛科技”）是一家集除尘布袋、脱硝催化剂研发、生产、销售于一体的高新技术企业。十六年来，始终专注环保领域的元琛科技，目前拥有国际PCT4项，授权发明专利33项，在受理发明专利77项，其中“除尘脱硝一体化技术产品”等多个产品被授予安徽省科学进步奖。产品除尘布袋（主要为PPS、PTFE、P84及复合系列过滤材料）和SCR脱硝催化剂已在水泥、钢铁、玻璃炉窑、垃圾焚烧发电、生物质发电、有色金属冶炼等多行业广泛应用！未来，元琛科技将以“成为全球生态环境守护者”为指引，始终扎根环保，坚持守护蓝天白云的伟大事业。借力国家生态文明建设大格局，不断深化技术、优化管理、强化品牌、细化产业、固化优势，通过综合统筹治理与服务，为产业创造协同价值。
